Tête à fileter tangentielles pneumatiques

Description

Nos modèles de têtes à fileter tangentielles pneumatiques se montent sur les chariots transversaux de votre tour multibroches



Elles sont destinées aux opérations de filetage par déformation avec des molettes et doivent-être utilisées après une ébauche

La conception pneumatique (brevetée) des têtes à rouler CJ Winter, élimine pratiquement tous les problèmes liés à la déformation et évite l'écaillage des filets

Une seule came chariot est utilisée pour toutes les tailles de filetage. Le diamètre primitif peut être ajusté même lorsque la machine est en marche

Grâce à ce système le temps de roulage est très rapide et aucun effort radial n'est produit sur la pièce



Idéal pour les pièces longues ou les filetages de grandes largeurs

1/3  - Tête à rouler CJ Winter 160-SA
2/3  - Tête à rouler CJ Winter 151-SA
3/3  - Tête à rouler CJ Winter 141-SA
Tête à rouler CJ Winter 160-SA
Tête à rouler CJ Winter 151-SA
Tête à rouler CJ Winter 141-SA

Principe de fonctionnement

  • Avance du chariot machine en position 0 pour positionner la tête au dessus de la pièce
  • Fermeture des machoires porte molettes sur la pièce par une action pneumatique pour la réalisation du filetage
  • Ouverture des machoires porte molettes à la fin du filetage par une action pneumatique
  • Recul du chariot pour indexage du barillet

Avantages

  • Égalise la pression de roulage sur les filets

  • Élimine la pression latérale sur la pièce

  • Réglage possible en cours d'usinage

Fonctionnement

Application pour tours multibroches

  • ACME GRIDLEY

  • GILDEMEISTER

  • INDEX

  • MORISAY

  • NEW BRITAIN

  • PITTLER

  • SCHUTTE

  • TORNOS

  • WICKMAN

Instructions

Montage - Réglage

Installation sur machine

Réglages fins

Réglage unité pneumatique

Entretien - maintenance

Nos produits complémentaires

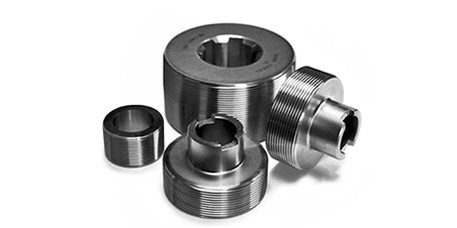

Molettes de filetage pour tous types de têtes tangentielles
